[Software] Cyclomatic complexity 계산 예제

• Thomas J. McCabe 가 만든 SW 복잡도 측정 metric.
• 측정 대상 프로그램의 control flow graph 를 이용해 계산한다. 즉, control flow graph 를 먼저 그려야 한다.
• 계산식: M = E - N + 2P
  • M: Cyclomatic complexity
  • E: graph 에서 edge 갯수
  • N: graph에서 node 갯수
  • P: Connected component 의 갯수. 그래프를 그렸을 때 서로 연결되지 않은 path 들의 갯수를 말함.

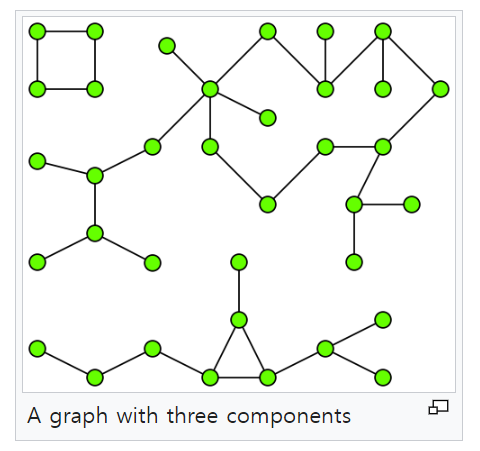

이런 녀석은 Connected component = 3 이다.



• 예를 들어보면,

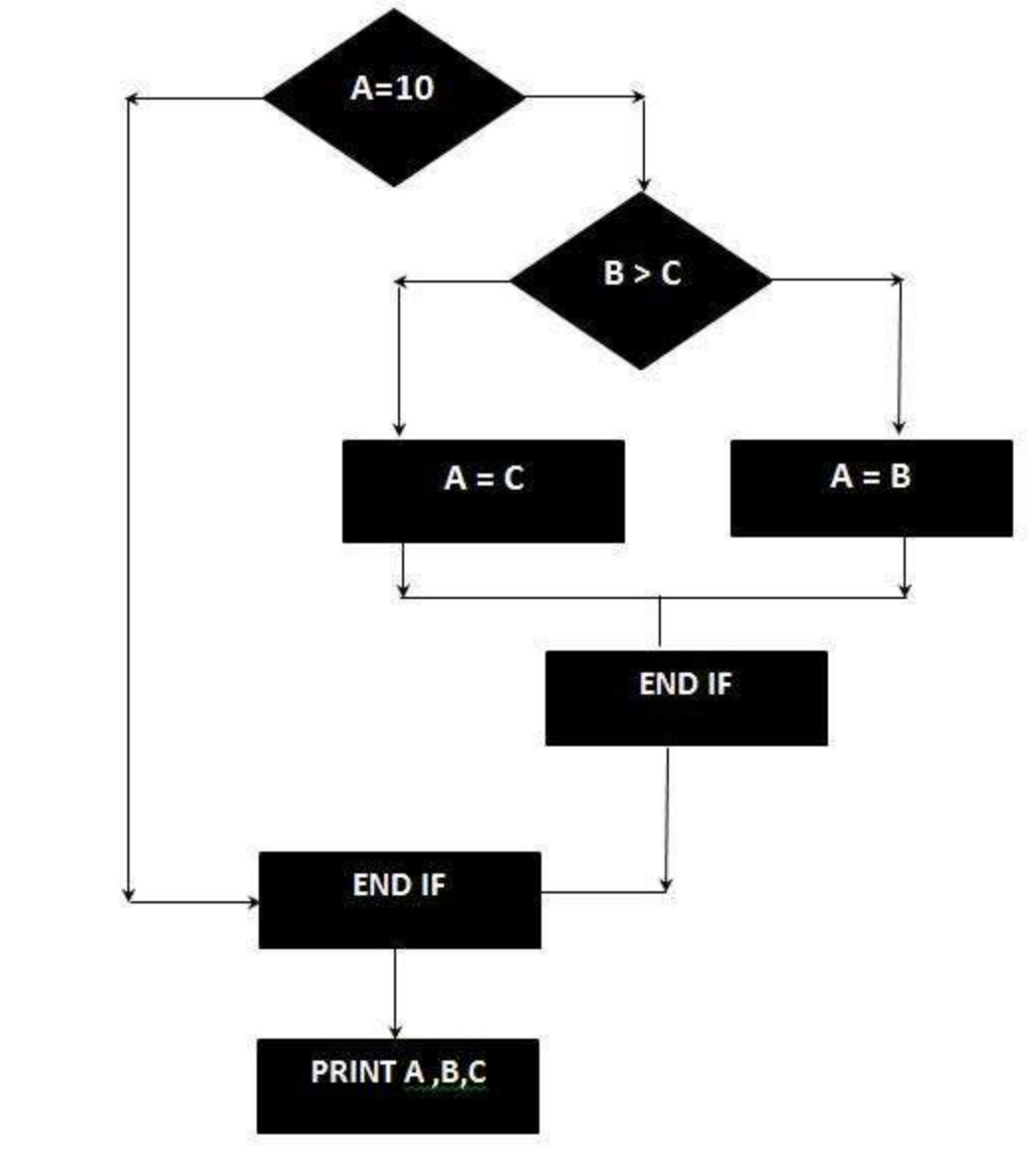

위 식은 다음의 flow graph 로 표현할 수 있음.

위 flow graph로 다음을 추출.

• E: graph 에서 edge 갯수 = 연결선 갯수 = 8
• N: graph에서 node 갯수 = 7
• P: Connected component 의 갯수. = 1

그러므로, Cyclomatic complexity M = 8 - 7 + (2 * 1) =  3   이다!!!
